Streszczenie projektu
Celem projektu było opracowanie materiału i technologii wzmocnienia oraz elektronicznego systemu monitorowania stopnia ugięcia elementów zespołu grodzic winylowych (PVC), stosowanych w konstrukcji przegród i murów oporowych stosowanego na potrzeby budownictwa i inżynierii lądowej.
W ramach projektu opracowano szereg tkanin o różnym splocie (zgłoszenie patentowe P.440 471) oraz technologię modyfikacji powierzchni pultrudowanych płaskowników tworzywowych wzmacnianych włóknami (zgłoszenie patentowe P.440 470), które miały na celu poprawę wytrzymałości mechanicznej grodzic bez nadmiernego wzrostu ich sztywności, jak ma to miejsce w przypadku zastosowania napełnienia PVC włóknem szklanym. Dodatkowym elementem projektu był dobór światłowodów, opracowanie metody ich montażu na grodzicach oraz zaprojektowanie systemu opomiarowania grodzic, w celu monitorowania wewnętrznego stanu naprężeń i/lub stopnia ich ugięcia podczas eksploatacji.

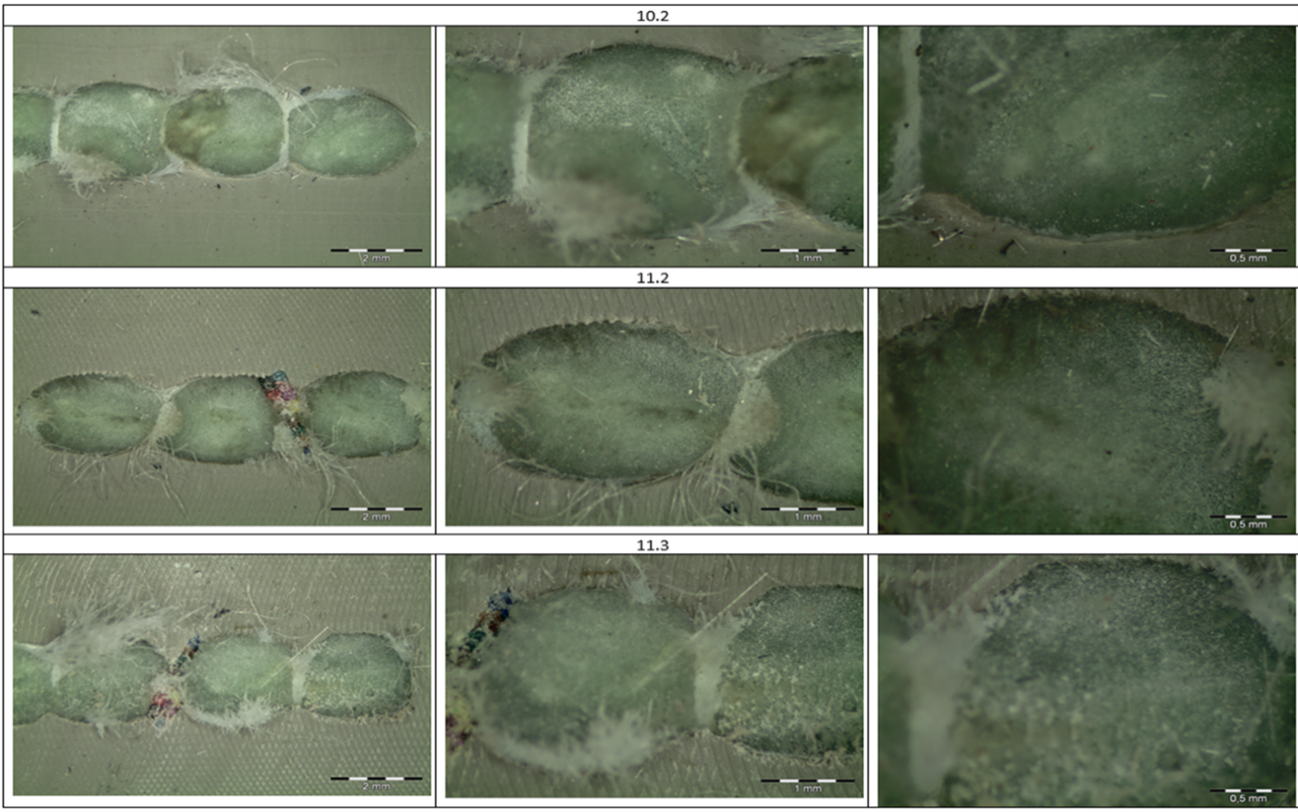

Rys. 1 Przekroje poprzeczne kompozytu z zastosowaną strukturą typu bałwanek, opracowaną w projekcie: 10.2 - 2x bałwanek, 11.2 i 11.3 - 2x bałwanek ze światłowodem.

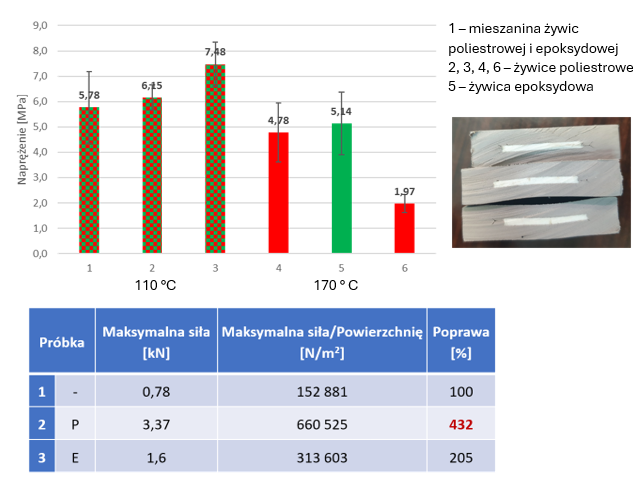

Rys. 2 Efekty wytrzymałościowe zastosowania modyfikacji powierzchni pultrudowanych płaskowników, zastosowanych do wzmacniania kompozytów z PVC.
Idea monitorowania ugięcia/naprężeń generowanych w materiale grodzicy.

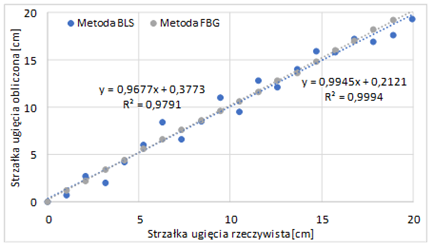

Rys. 3 Porównanie rzeczywistej wartości odchylenia profilu PCW z wartością obliczoną na podstawie eksperymentu.

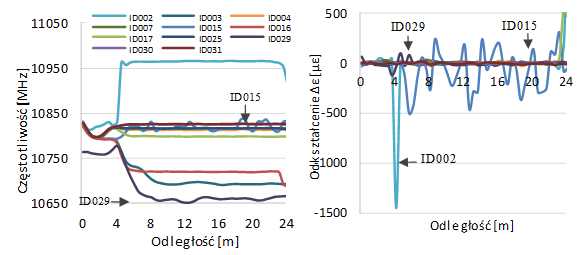

Rys. 4 Wpływ rodzaju włókna światłowodowego na dokładność pomiaru odkształceń metodą BLS.

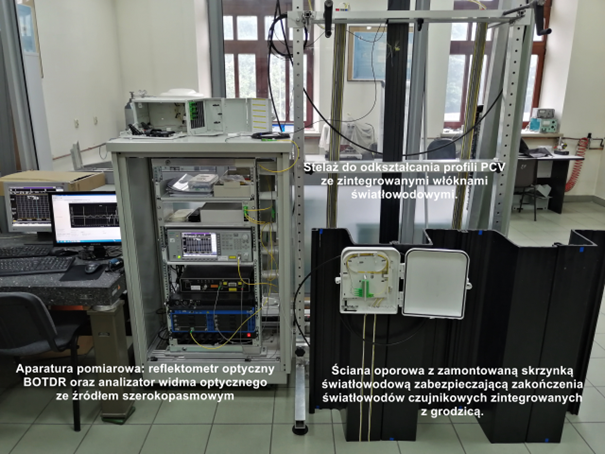

Rys. 5 Stanowisko laboratoryjne.
